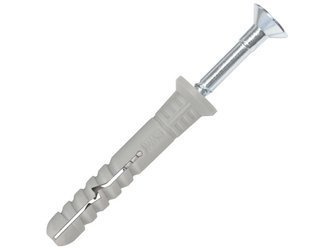

Nageldübel
für Holzkonstruktionen
Untergrund
Schnellschlaganker mit Polypropylen-Dübel. Verbinder ausgelegt für Beton, Vollziegel, Naturstein.
Anwendung
Der Verbinder wird zur Befestigung von Holzlatten, Skelettelementen von Gipskartontrennwänden und Montagebügeln für Installationen verwendet.
Material
Dübel: Polypropylen, Nagel: gelb oder weiß verzinkter Stahl, Mindestschichtdicke 8 µm.
Alle varianten
Technische Daten
Durchmesser: | 8 mm |
Länge: | 140 mm |
Verpackung: | 100 Stck. |
Material: | Verzinkter Stahl, PP - Polypropylen |
Kraftangriff: | Pz |
Schutzschicht: | Galvanisches Zink mind. 5 μm |
Körperlänge: | 140 mm |
Lochdurchmesser: | 8 mm |
Flanschdurchmesser: | 11 mm |
Schraubenlänge: | 145 mm |
Schraubendurchmesser: | 4,9 mm |
Untergrund: | Beton, Porenbeton, Volle-Tonziegel, Volle-Silikatziegel |
Montagelochtiefe: | 50 mm |
Bohrungsdurchmesser im befestigten Element: | 10 mm |
Maximale Dicke des befestigten Elements: | 100 mm |
Minimale Dicke vom Untergrund – Beton: | 60 mm |
Charakteristische Tragfähigkeit - Herausziehen von Beton C16/20: | 0,2 |
Charakteristische Tragfähigkeit - Herausziehen von Beton C50/60: | 0,2 |
Mindestachsabstand (zwischen Verbindern) - Beton: | 80 mm |
Charakteristische Tragfähigkeit - Herausziehen von volle Tonziegel: | 0,2 |
Minimale Dicke vom Untergrund – Ziegel: | 60 mm |
Minimale Entfernung vom Rand – Ziegel: | 80 mm |
Mindestachsabstand (zwischen Verbindern) – Ziegel: | 120 mm |
Charakteristische Tragfähigkeit - Herausziehen von volle Silikatziegel: | 0,4 |
