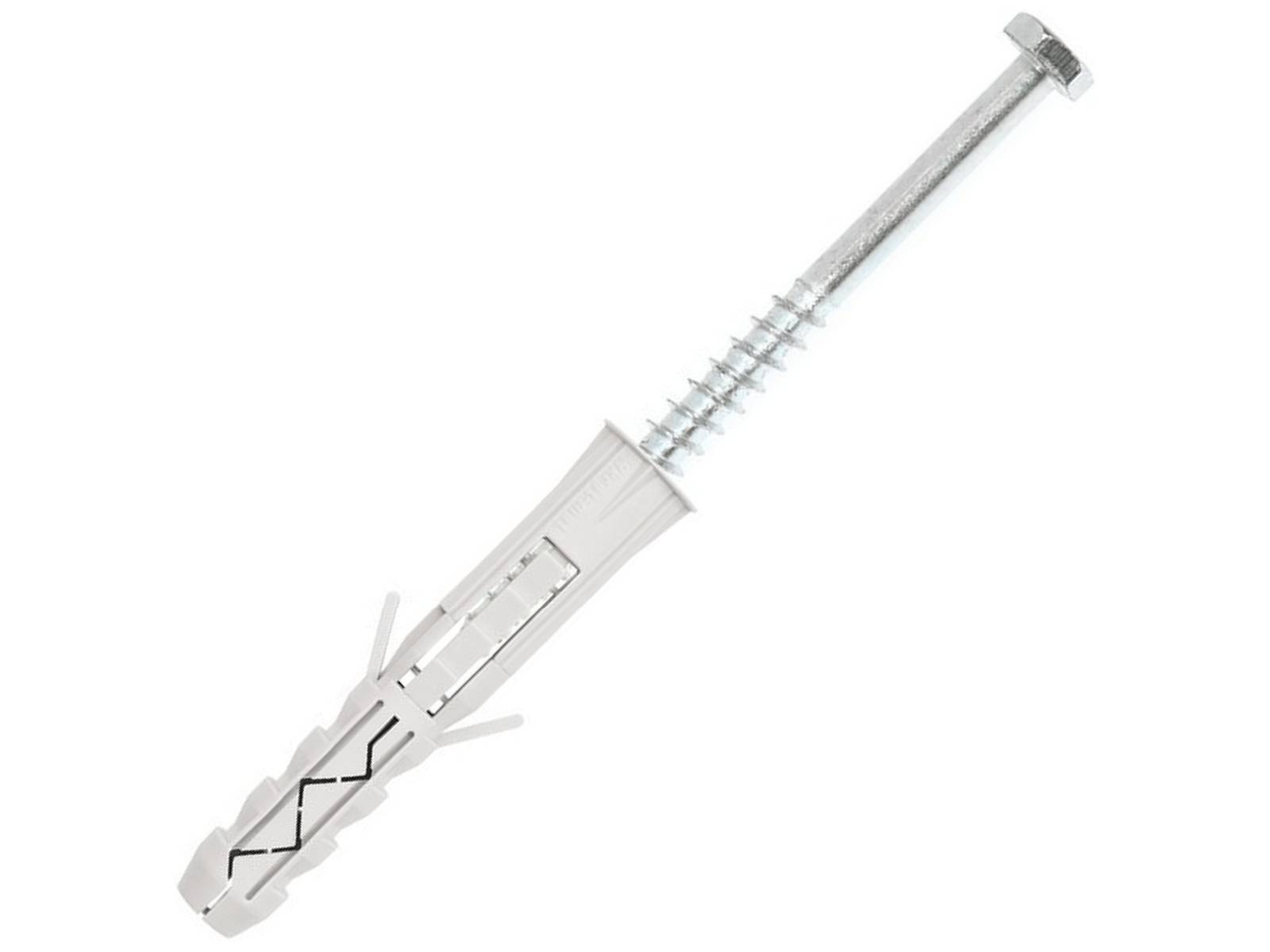

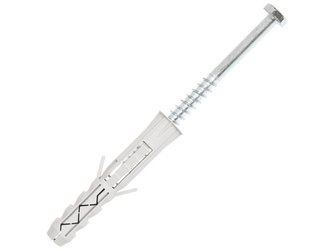

Schrauben mit Spreizdübel
Sechskant
Material
- Polypropylen
- Verzinkter Stahl
Untergrunde
Die Befestigungselemente sind für die Befestigung von Bauelementen auf Betonuntergrund der Klasse nicht niedriger als C16/20 nach (EN 206/1:2003),
Vollziegel der Klasse nicht niedriger als 7,5 und Porenbeton der Klasse nicht niedriger als 3, Güteklasse 400. Der Untergrund sollte nicht gerissen sein.
Einsatz
Befestigung von Bauelementen (Kabelrinnenhalter, Montagewinkel, Innenausbauelemente) an der jeweiligen Wand- oder Deckenkonstruktion.
Alle varianten
Technische Daten
| Durchmesser: | 12 mm |
| Länge: | 80 mm |
| Verpackung: | 100 Stck. |
| Material: | Verzinkter Stahl, PP - Polypropylen |
| Schutzschicht: | Galvanisches Zink mind. 5 μm |
| Lochdurchmesser: | 12 mm |
| Körperlänge: | 60 mm |
| Flanschdurchmesser: | 15 mm |
| Minimale Tiefe der Befestigungsbohrung: | 70 mm |
| Schraubenschlüssel Maß: | SW 13 |
| Untergrund: | Beton, Porenbeton, Volle-Tonziegel, Volle-Silikatziegel |
| Minimale Dicke vom Untergrund – Beton: | 90 mm |
| Charakteristische Tragfähigkeit - Herausziehen von Beton C16/20: | 0,2 |
| Charakteristische Tragfähigkeit - Herausziehen von Beton C50/60: | 0,2 |
| Mindestachsabstand (zwischen Verbindern) - Beton: | 120 mm |
| Charakteristische Tragfähigkeit - Herausziehen von volle Tonziegel: | 0,4 |
| Minimale Dicke vom Untergrund – Ziegel: | 90 mm |
| Minimale Entfernung vom Rand – Ziegel: | 120 mm |
| Mindestachsabstand (zwischen Verbindern) – Ziegel: | 180 mm |
| Charakteristische Tragfähigkeit - Herausziehen von volle Silikatziegel: | 0,4 |
| Schraubendurchmesser: | 6 mm |
| Schraubenlänge: | 60 mm |
| Kopfdurchmesser: | 14 mm |
| Kopfhöhe: | 5,5 mm |
| Maximale Dicke des befestigten Elements: | 15 mm |
