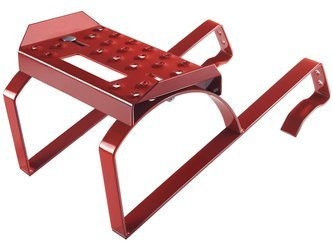

Komplettes Einzeltritt mit Doppelhalterung zum Einhängen auf der Latte

Komplettes Einzeltritt mit Doppelhalterung

zum Einhängen auf der Latte

für folgende Dachabdeckungen gedacht

• Keramische Dachziegel
• Betondachsteine
• Bieberschwanzziegel

Eigenschaften des TECTO Steigtritts

Eine breite Farbpalette

Der Dachtritt ist in folgenden Farben erhältlich

• RAL 3004 (Kirschrot),
• RAL 3009 (Kastanienrot)
• RAL 3011 (Rot)
• RAL 6020 (Dunkelgrün)
• RAL 7016 (Anthrazit)
• RAL 7024 (Graphit)
• RAL 8004 (Ziegelrot)
• RAL 8017 (Braun)
• RAL 9005 (Schwarz)
• RAL 9006 (Silber)

Antirutsch Fläche

Rutschfeste Verrippungen und spezielle Auschneiden, die als Griff dienen, erleichtern das Bewegen zwischen den Ebenen.

Universelle Anwendung

Die LN Halterung ermöglicht eine einfache Installation des Systems auf den meisten Dächern mit Dachpfannen Abdeckung aus: Beton, Keramik, Bieberschwanz oder Schiefer.

Das angewendete System zur Einstellung der Montageabstand der Halter im Breich 110 mm - 190 mm erlaubt es, den Steigtritt zu der Profilierung meisten marktbekannten Dachziegel anzupassen.

Eine zusätzliche Möglichkeit, den Neigungswinkel zu verändern, ermöglicht es, den Dachtritt auf die meisten von Dacharten anzuwenden.

Die Einstellung ist möglich im Bereich von 15 ° bis 50 ° (alle 5 °)

Die Stufen sollten je nach der Dachneigung in Abständen von 40-50 cm installiert werden. In der Praxis wird bei Großfläche Ziegel ein Tritt pro Ziegelreihe montiert. Bei kleineren Ziegel auf jede zweite Reihe

Anpassen der Elementeinstellungen

Das Set bietet die Möglichkeit, sowohl den Neigungswinkel der Plattform im Bereich von 15 ° - 50 ° als auch die Weite des Abstandes der Stützen von 110 - 190 mm einzustellen, was es einfacher macht, sie an die Dachziegel anzupassen.

Erhöhte Sicherheit

Die Verwendung von zwei Halterungen sorgt für Stabilität ähnlich wie bei Laufriosten, während die Vorteile der Einzelstufe mit einer einzigen Halterung beibehalten werden.

Der kompletter TECTO-Steigtritt besteht aus:

• innovative TECTO-Plattform
• zwei Halter im Aufhängungssystem
• zwei Sicherungsschrauben
• zwei Unterlegscheiben
• zwei selbstsichernde Muttern
• zwei Holzschrauben

Sicherungsschrauben, Unterlegscheiben und selbstsichernde Muttern dienen zum Verschrauben der Elemente und garantieren eine sichere Befestigung für viele Jahre.

Mit den SPAX-Schrauben werden die Stützen durch speziell gestaltete Öffnungen an der Holzdachkonstruktion befestigt. In Verbindung mit dem Einhänge System erhalten wir einen sicheren und zuverlässigen Steigtritt.

Feuerverzinkungsprozess

Aufgrund der Einwirkung zahlreicher korrosiver Faktoren auf die Elemente der Laufwege, werden alle Elemente standardmäßig der Feuerverzinkung unterzogen, wodurch die Haltbarkeit des Produkts wesentlich erhöht wird. Für Produkte, die den geltenden Vorschriften und Normen entsprechen müssen, ist eine Feuerverzinkung erforderlich. Die Haltbarkeit von Zinkbeschichtungen kann je nach den Bedingungen sogar 100 Jahre erreichen. Wir warnen vor der Verwendung von galvanisch (elektrolytisch) verzinkten Elementen, die eine sehr schlechte Korrosionsbeständigkeit aufweisen.

Die feuerverzinkten Elemente unterscheiden sich bereits auf den ersten Blick von den verzinkten Elementen. Die galvanisierte Oberfläche ist glänzend und glatt - das Element ist äußerst ästhetisch. Im Gegensatz dazu kann das feuerverzinkte Material je nach verwendeter Technologie matt oder leicht glänzend sein und verschiedene Arten von Fehlern enthalten. Diese Fehler sind kein Fehler im Verzinkungsprozess.

Lackierung - Pulverbeschichtung

Der Steigtritt wird auf die gängigsten Dachfarben nach RAL-Palette pulverbeschichtet.

*Pulverbeschichtung ist beständig gegen Korrosion, Chemikalien, hohe Temperaturen und mechanische Beschädigungen. Dieser Prozess beeinhaltet das Aufbringen von elektrifizierten Pulverlackpartikeln auf die Metalloberfläche. Die bemalten Elemente werden dann auf eine Temperatur von 140 bis 200 ° C erhitzt, wodurch das Pulver schmilzt und polymerisiert.

Die Vorteile der Pulverbeschichtung:

• glatte Oberfläche, ohne Rissen und Streifen
• zusätzliches Korrosionschutz
• Beständigkeit gegen mechanische Beschädigung
• Wärmebeständigkeit
• hohe Beständigkeit gegen chemische Mittel
• unschädlich für die Umwelt

Montageanleitung

1. Der kompletter TECTO Steigtritt besteht aus

• zwei TECTO-LN1 Halterungen (1)
• TECTO-Steigtritt (2)
• einen Satz für die Montage erforderlichen Schrauben.

2. Die Montage beginnt mit dem Aufstellen der Halterungen in einem Abstand von 110-190 mm auf zwei verschiedenen Dachziegeln. An der Montagestelle sollte ein Teil der Dachziegel entfernt werden. Es wird auch empfohlen, eine U-förmige Kerbe zu machen, so dass die Haken auf der Latte und nicht an der Oberkante der Dachziegel hängen.

3. Befestigen Sie die Halterungen mit Hilfe der beiliegenden Holzschrauben (oder ähnlichen der Größe Ø 6mm x 50mm (4)) an der Latte. Es wird empfohlen, ein Loch vorzubohren, das kleiner als der Durchmesser der Schraube ist, um das Knacken des Holzes zu verhindern.

4/5. Es wird empfohlen, die oberen Dachziegel zu schleifen, um eine ästhetische Montage zu erzielen.

6. Befestigen Sie die Plattform (2) mit dem mitgelieferten M8 Schraubensatz an die Halterungen. (3) ..
