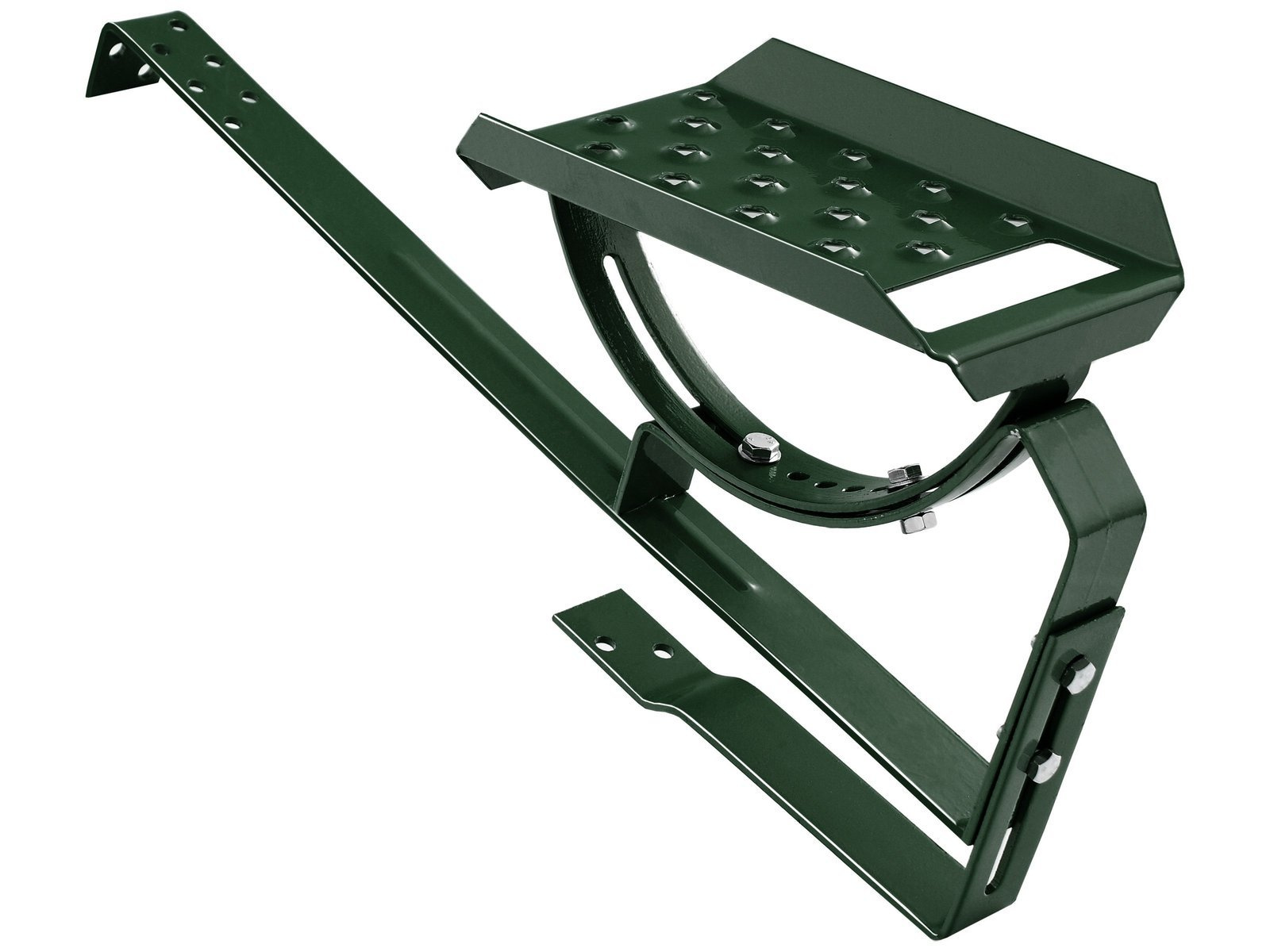

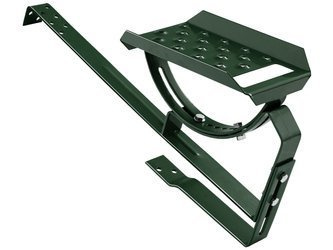

Komplettes Einzelltritt Parotec für Dachsteine, Dachziegel und Biberschwanzziegel

Komplettes Einzelltritt

für Dachsteine, Dachziegel und Biberschwanzziegel

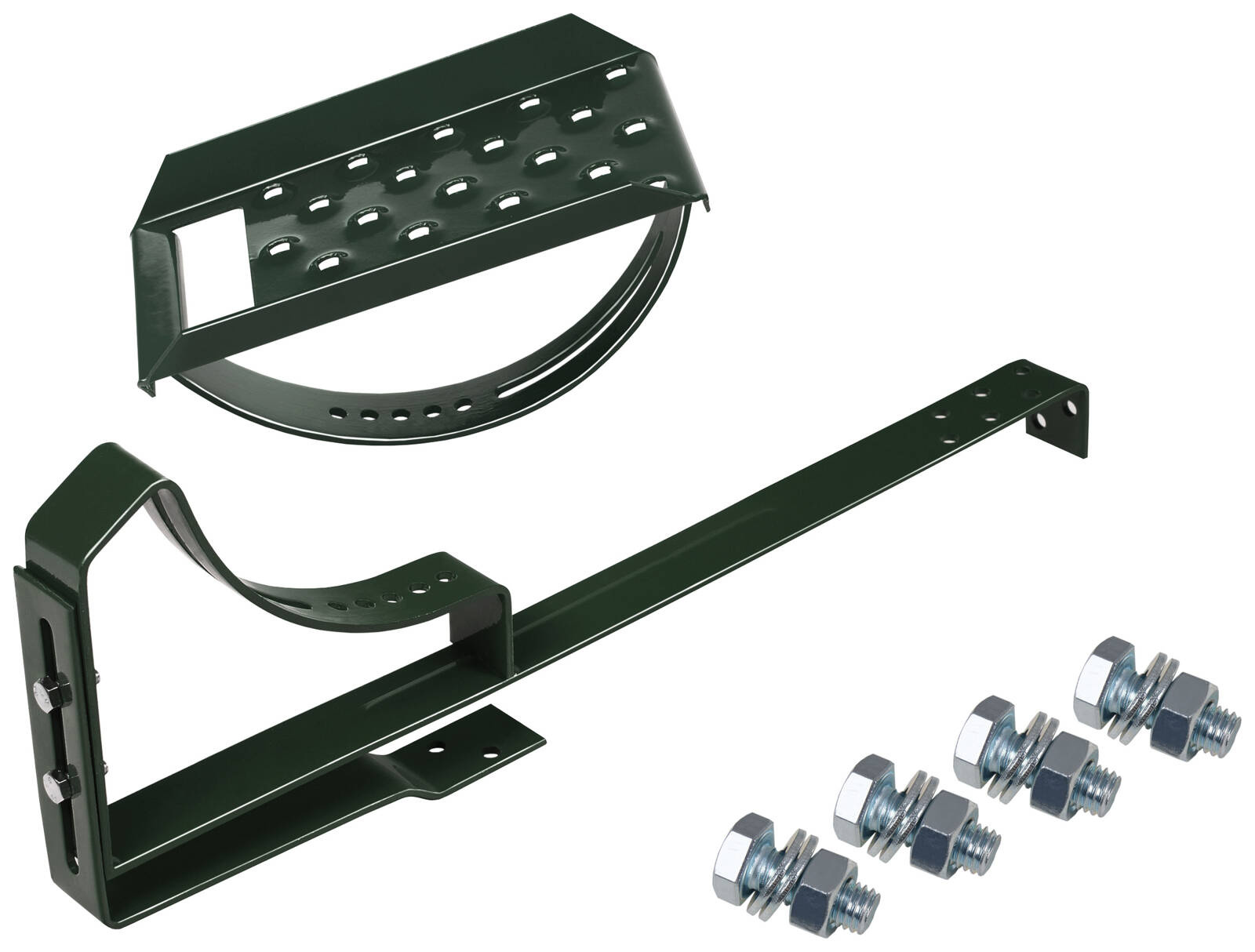

Im Lieferumfang enthalten

• Einzeltritt
• Stütze
• Schrauben und Muttern

Erhältliche Farben

• verzinkt ohne Pulverbeschichtung
• RAL 8004 - Ziegelrot
• RAL 8017 - Braun
• RAL 9005 - Schwarz
• RAL 7024 - Graphit
• RAL 7016 - Anthrazit
• RAL 3009 - Kastanienrot
• RAL 3004 - Kirsche
• RAL 3011 - Rot
• RAL 6020 - Dunkelgrün

Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.Produktbeschreibung

Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder  Geräten wie auch  der  Antennenmast.
Ebenfalls können die Dachtritte auch, im Notfall ,als Fluchtweg benutzt werden.
Einzeltritte sind eine Ergänzung zu den Dachtritt System, welche die Weg  entlang der Dachfläche  bilden.

Einzeltritte sollen abwechselnd montiert werden, um so wie normalle Treppenstufen zu funktioniern.
Der Abstand zwischen Einzeltritten muss an die Dachneigung angepasst werden:

• Bei Dachneigungen unter 30° sollen die Einzeltritte auf jede zweite Dachziegelrehie montiert werden nicht mehr als 70cm von einander entfernt.
• Bei Dachneigungen über 30° sollen die Einzeltritte auf jede Dachziegelreihe montiert werden ca. 35cm - 40cm von einander entfernt.

Montageanleitung

Der komplette Dachtritt besteht aus folgenden Elementen:
Der zweiteiligen Stütze DBDC (unteres Teil (1a) und oberes Teil (1b) ) ,
des Bügels (3)
und dem Laufrost (4) selber.

Das richtige Profil der Stütze DBDC ermöglicht das Montieren von Dach- und Einzeltritten
auf Dächern mit Keramikdachziegeln sowie der Beton- und Bieberschwanzdeckung.
Abhängig vom Modell des Dachsteins kann es sein das eine Behelfslattung (9)
angebracht werden muss um die Stütze zu verschrauben.

Zuerst montieren wir den unteren Teil der Stütze (1a)
so das dieser vom Rand des nächsten Dachziegels ca 1 cm entfernt ist.
Die Stütze wird an die Behelfslatte montiert
mittels Holzschraube mind. 6mm x 45 mm oder sechskant Holzschraube O8mm(5).

Nach dem legen der nächsten Dachziegelreihe wird der obere Teil der Stütze (1b) angepasst
und mit dem unteren Teil der Stütze montiert(1a) mittels Schrauben M8x20(2).

Der obere Teil der Stütze wird mit der Behelfslatte(9) verschraubt
mit Holzschrauben mind. 6mm x 45 mm oder mit sechskant Schrauben O 8mm(5).

Beim Schleifen des Verschlusses muss die Breite der Stütze zzg. 1-2 cm eingeplant werden.

Anschließend wird der Bügel (3) mittels Schraube M8x20 an die Stütze montiert
sodass der Trittrost(4) waagerecht angebracht werden kann ±3%.

Der Trittrost wird mittels Schrauben M8x20(2) an den Bügel montiert , an den dafür vorhergesehenen Stellen.

Der Einzeltritt wird direkt an die Stütze DBDC montiert.

Die Anzahl der Stützen hängt von der Länge des Dachtrittes ab.
Ab 1,5m werden 3 Stützen montiert.
Der maximale Abstand zwischen den Stützen sollte 800mm betragen.
