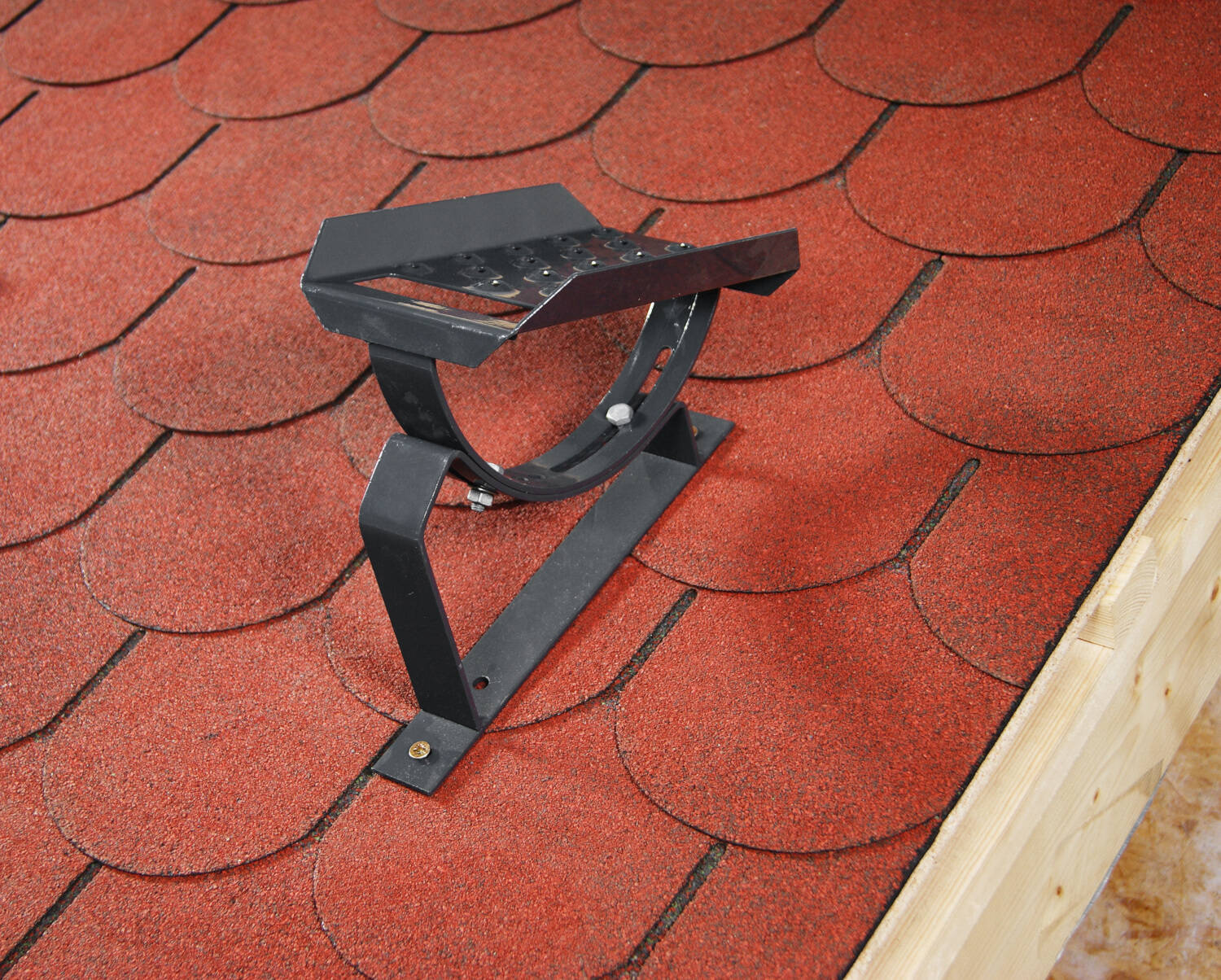

Komplettes Einzelltritt Parotec für platte Eindeckung Bitumenschindel, Pappe, Trapezblech usw.

Komplettes Einzelltritt

für platte Eindeckung

Bitumenschindel, Pappe, Trapezblech usw.

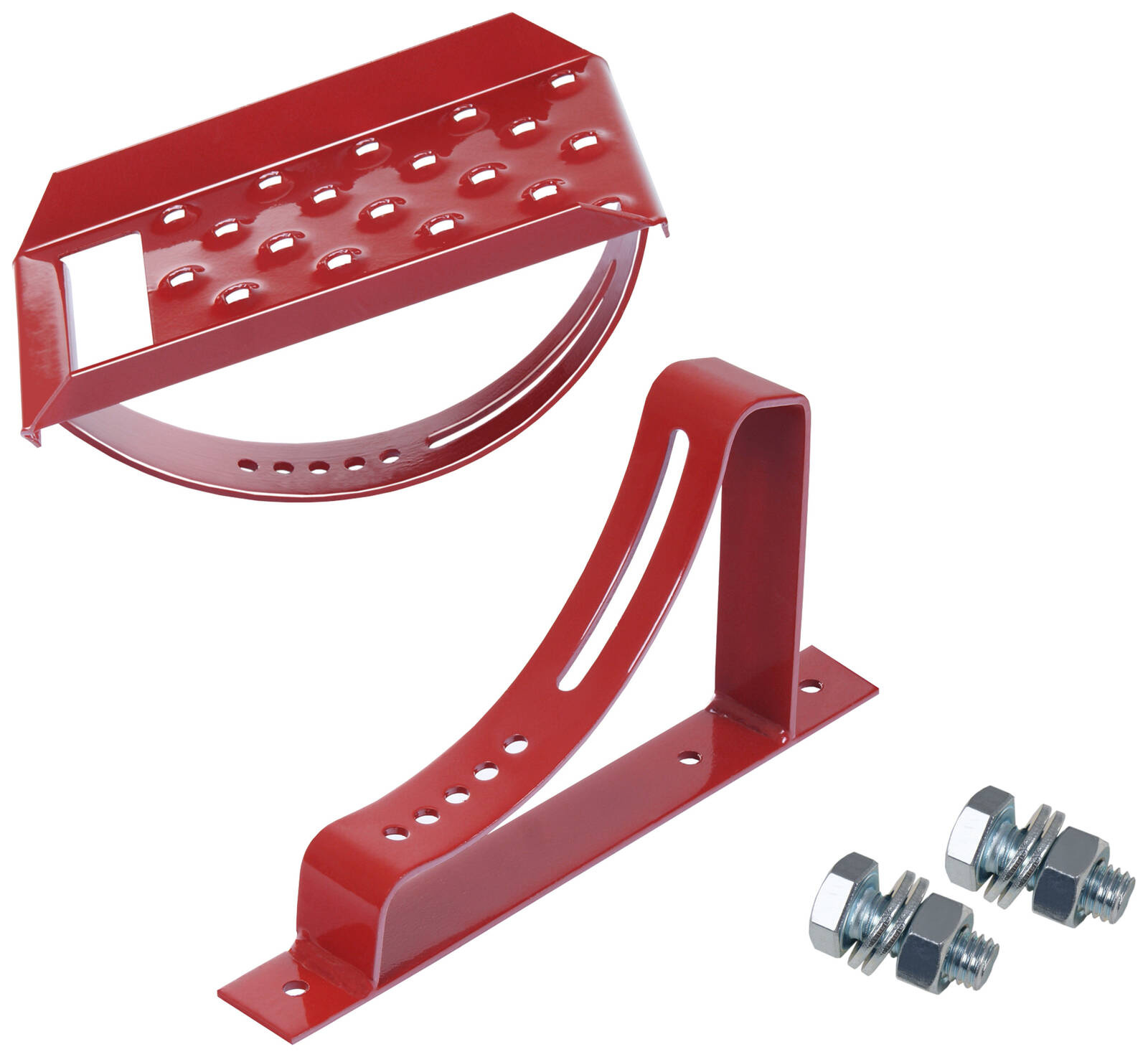

Im Lieferumfang enthalten

• Einzeltritt
• 1x Stütze
• Schrauben und Muttern

Erhältliche Farben

• verzinkt ohne Pulverbeschichtung
• RAL 8004 - Ziegelrot
• RAL 8017 - Braun
• RAL 9005 - Schwarz
• RAL 7024 - Graphit
• RAL 7016 - Anthrazit
• RAL 3009 - Kastanienrot
• RAL 3004 - Kirsche
• RAL 3011 - Rot
• RAL 6020 - Dunkelgrün

Produktbeschreibung

Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.
Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder  Geräten wie auch  der  Antennenmast.
Ebenfalls können die Dachtritte auch, im Notfall ,als Fluchtweg benutzt werden.
Einzeltritte sind eine Ergänzung zu den Dachtritt System, welche die Weg  entlang der Dachfläche  bilden.

Einzeltritte sollen abwechselnd montiert werden, um so wie normalle Treppenstufen zu funktioniern.
Der Abstand zwischen Einzeltritten muss an die Dachneigung angepasst werden:

• Bei Dachneigungen unter 30° sollen die Einzeltritte auf jede zweite Dachziegelrehie montiert werden nicht mehr als 70cm von einander entfernt.
• Bei Dachneigungen über 30° sollen die Einzeltritte auf jede Dachziegelreihe montiert werden ca. 35cm - 40cm von einander entfernt.

Montageanleitung

Der komplette Dachtritt besteht aus folgenden Einzelteilen:
Stütze U(1), Bügel(2) sowie Laufrost(4).

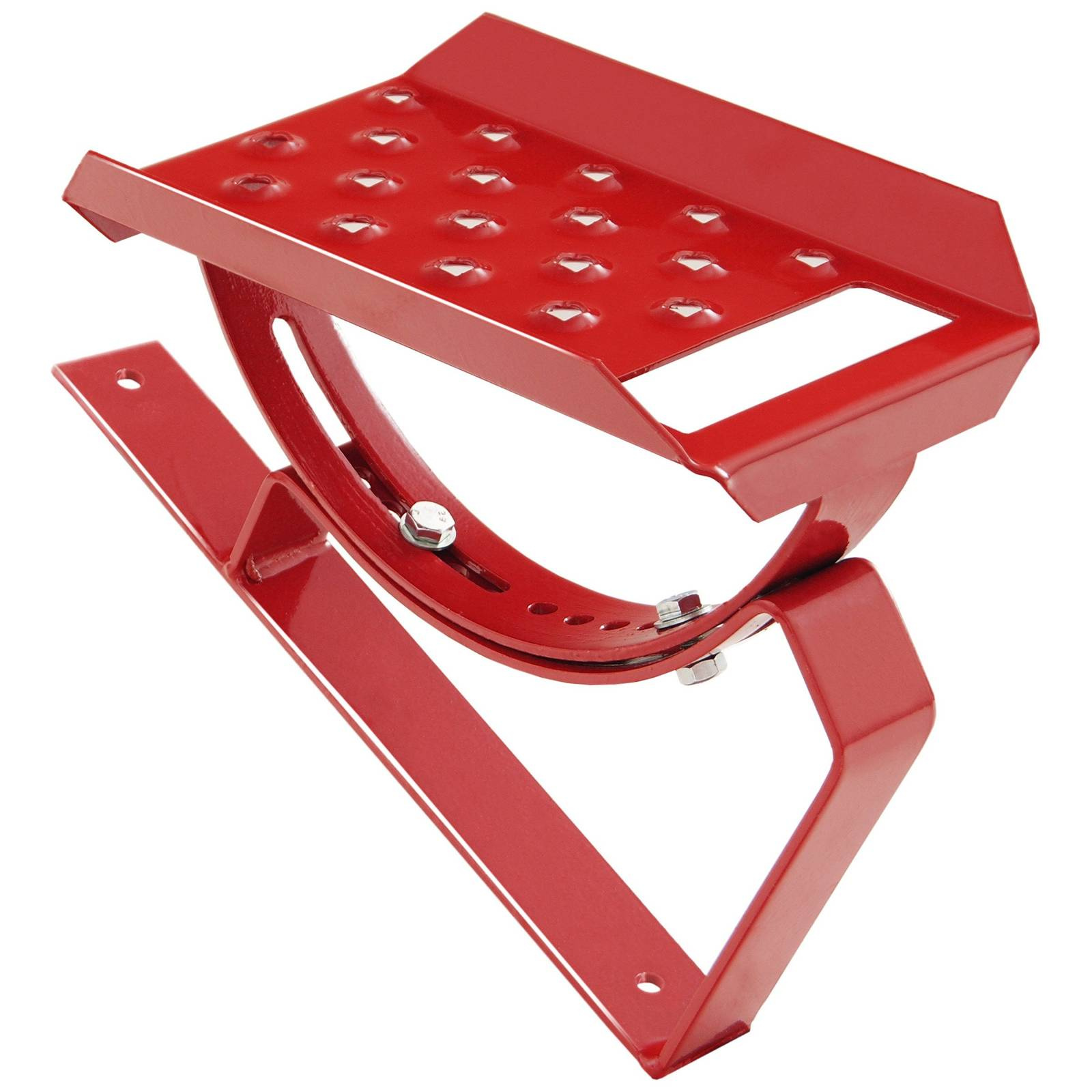

Der Einzeltritt besteht aus der Stütze(1) und dem Trittrost selbst.
Mit der Stütze Typ U lassen sich Einzel- und Dachtritte montieren auf
Blechdächern,Bituminschindeln, Schuppen,Trapezblech und Dachpappe.
Die Stütze(1) sollte in einer Linie zum Sparren montiert werden an die Lattung mittels
Schrauben welche das Verbinden mit dem Sparren gewährleisten.
In manchen Fällen ist die Montage einer Behelfskonstruktion nötig.
Die Stütze sollte auf ganzer Länge unterbaut werden.
Im Anschluss wird der Bügel(2) mittels M8x20mm Schraube an die Stütze(1) oder der
Einzeltritt montiert. Der Bügel und Dachtritt wird in der waagerechten montiert ±3%.
Der Trittrost wird mittels Schrauben M8x20(2) an den Bügel montiert, an den dafür vorhergesehenen Stellen.
Das Montageschema finden Sie in Bildform weiter unten.
