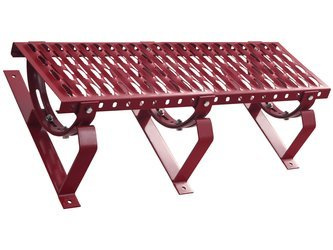

Komplettes Dachtritt Parotec für platte Eindeckung: Bitumenschindel, Pappe, Trapezblech usw.

Komplettes Dachtritt

für platte Eindeckung

Bitumenschindel, Pappe, Trapezblech usw.

Im Lieferumfang enthalten

• Dachtritt
• 2x Stütze*
• 2x Bügel*
• Schrauben und Muttern
•
  *3 Stück bei Dachtritten der Breite 150 cm

-- Achtung --

• Falls Sie mehrere Sets zusammen verbinden möchten, so benötigen Sie zusätzliche Verbinder

Erhältliche Farben

• RAL 9006 - Silber
• RAL 8004 - Ziegelrot
• RAL 8017 - Braun
• RAL 9005 - Schwarz
• RAL 7024 - Graphit
• RAL 7016 - Anthrazit
• RAL 3009 - Kastanienrot
• RAL 3004 - Kirsche
• RAL 3011 - Rot
• RAL 6020 - Dunkelgrün

----- Achtung!

• Bitte beachten Sie: Farben und Dekore können vom Original leicht abweichen.
  Die Bildschirmeinstellungen Ihres Computers und des Browsers können die Tiefe der Farbe sehr beeinflussen. Wenn Sie Zweifel haben, kontaktieren Sie uns bitte.
  Wir beraten Sie gerne und helfen Ihnen bei der Auswahl der richtigen Produkte.

Produktbeschreibung

Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.
Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder Geräten wie auch der Antennenmast.
Ebenfalls können die Dachtritte auch, im Notfall ,als Fluchtweg benutzt werden.

Montageanleitung

Der komplette Dachtritt besteht aus folgenden Einzelteilen:
Stütze U(1), Bügel(2) sowie Laufrost(4).
Der Einzeltritt besteht aus der Stütze(1) und dem Trittrost selbst.
Mit der Stütze Typ U lassen sich Einzel- und Dachtritte montieren auf
Blechdächern,Bituminschindeln, Schuppen,Trapezblech und Dachpappe.
Die Stütze(1) sollte in einer Linie zum Sparren montiert werden an die Lattung mittels
Schrauben welche das Verbinden mit dem Sparren gewährleisten.
In manchen Fällen ist die Montage einer Behelfskonstruktion nötig.
Die Stütze sollte auf ganzer Länge unterbaut werden.
Im Anschluss wird der Bügel(2) mittels M8x20mm Schraube an die Stütze(1) oder der
Einzeltritt montiert. Der Bügel und Dachtritt wird in der waagerechten montiert ±3%.
Der Trittrost wird mittels Schrauben M8x20(2) an den Bügel montiert, an den dafür vorhergesehenen Stellen.
Das Montageschema finden Sie in Bildform weiter unten.
