Komplettes Dachtritt Parotec für Dachsteine, Dachziegel und Biberschwanzziegel zum Einhängen auf der Latte

  • Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.
  • Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder Geräten wie auch der Antennenmast.
  • Komplettes Dachtritt Parotec für Dachsteine, Dachziegel und Biberschwanzziegel zum Einhängen auf der Latte
Hersteller: Parotec
ab 11,90 €
Wybierz rozmiar
KK.7024.DBDC-LN1.80
46,16 €
/ Stck. inkl. MwSt. zzgl. Versandkosten
Sie sparen 0.00% (0.00), wenn Sie im Set kaufen.

Produkte im Set

Komplettes Dachtritt

für Dachsteine, Dachziegel und Biberschwanzziegel

zum Einhängen auf der Latte

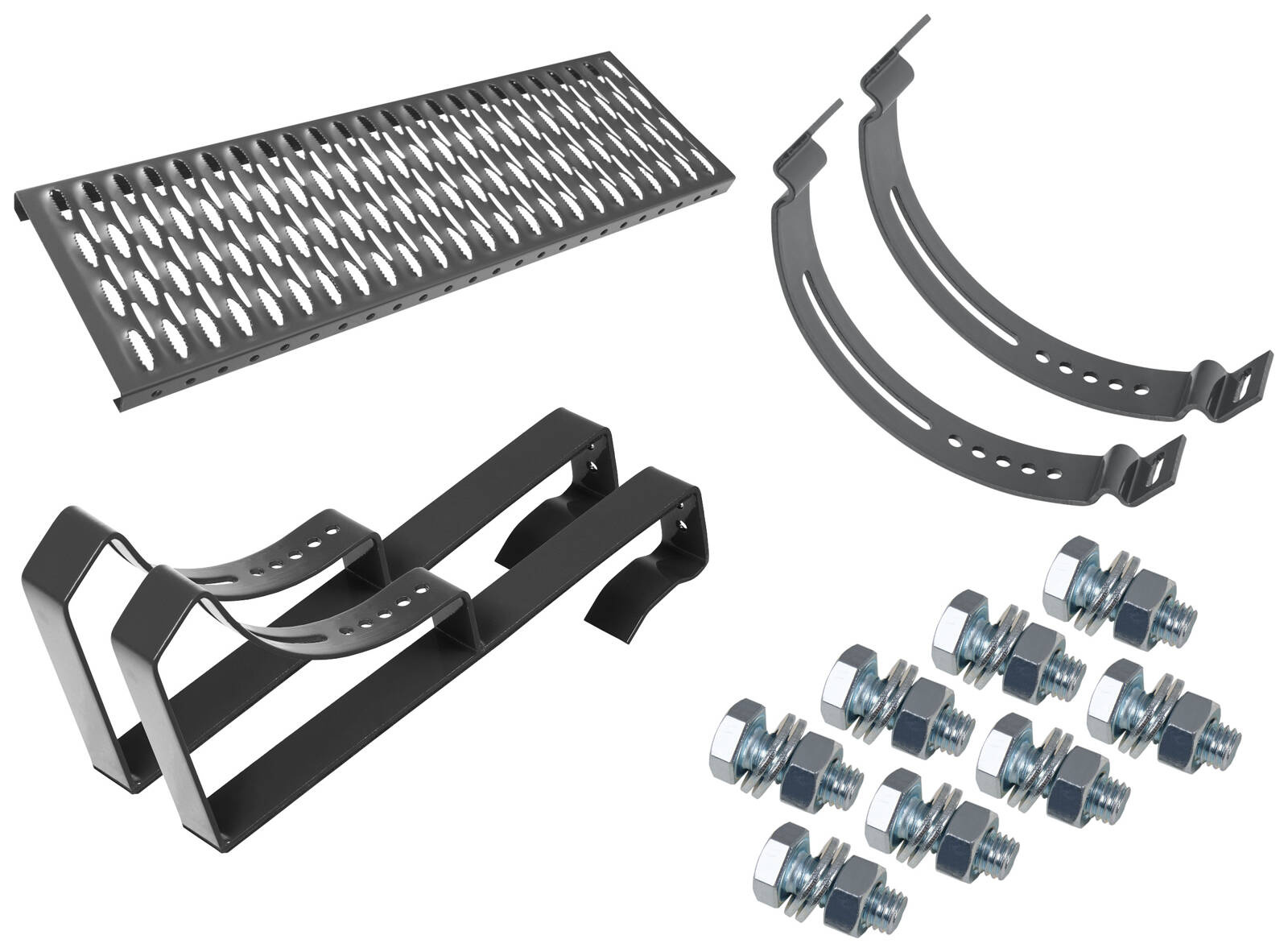

Im Lieferumfang enthalten

  • Dachtritt
  • 2x Stütze*
  • 2x Bügel*
  • Schrauben und Muttern

*3 Stück bei Dachtritten der Breite 150 cm

-- Achtung --

  • Falls Sie mehrere Sets zusammen verbinden möchten, so benötigen Sie zusätzliche Verbinder

Erhältliche Farben

  • RAL 9006 - Silber
  • RAL 8004 - Ziegelrot
  • RAL 8017 - Braun
  • RAL 9005 - Schwarz
  • RAL 7024 - Graphit
  • RAL 7016 - Anthrazit
  • RAL 3009 - Kastanienrot
  • RAL 3004 - Kirsche
  • RAL 3011 - Rot
  • RAL 6020 - Dunkelgrün

----- Achtung!

  • Bitte beachten Sie: Farben und Dekore können vom Original leicht abweichen.
    Die Bildschirmeinstellungen Ihres Computers und des Browsers können die Tiefe der Farbe sehr beeinflussen. Wenn Sie Zweifel haben, kontaktieren Sie uns bitte.
    Wir beraten Sie gerne und helfen Ihnen bei der Auswahl der richtigen Produkte.

Produktbeschreibung

Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.
Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder  Geräten wie auch  der  Antennenmast.
Ebenfalls können die Dachtritte auch, im Notfall ,als Fluchtweg benutzt werden.

Montageanleitung

Der komplette Dachtritt besteht aus folgenden Elementen:
Der Stütze LN1(1),
dem Bügel (2)
sowie dem Laufrost (4).

Die Stütze LN1 legen wir auf den Dachziegel
und verschrauben diese mit der Latte(8) mit Hilfe von Holzschrauben.
Diese haben ein Mindestmaß von Ø 6mm x 45 mm
oder mit Sechskantschrauben mind. Ø8mm(5).

Anschließend wird der Bügel(2) mit der Stütze verbunden, mittels M8x20 Schrauben,
um das Montieren des Laufrostes in waagerechter Position ±3% zu ermöglichen.

Den Laufrost (4) verbinden wir mit dem Bügel(2) mittels Schrauben M8x20 an den dafür vorgesehenen Stellen.

Der Dachziegel sollte ggf. geschliffen werden um ein anheben des Dachziegels zu vermeiden( Foto Nr.2).
Es wird empfohlen im Ziegel ein U zu schleifen,
sodass die Stütze unter dem Ziegel sauber verlegt werden kann.

Die Anzahl der Stützen hängt von der Länge des Dachtrittes ab.
Ab 1,5m werden 3 Stützen montiert.
Der maximale Abstand zwischen den Stützen sollte 800mm betragen.
Maßgebend ist bei der Konstruktion die Tatsache das die Stütze aus einem Element gefertigt ist
und auf der ganzen Fläche aufliegt.

Der untere Bereich der Stütze hat einen PE-Klebebandfilm welcher den Druck auf dem Ziegel kompensiert.

Alle varianten
Technische Daten
Länge:
80 cm
Farbe:
Graphit - RAL 7024
Dachbedeckung:
Betonsteine
,
Tonziegel
,
Biberschwanzziegel
,
Schiefer
Material:
Verzinkter Stahl
Schutzschicht:
Feuerverzinkung mind. 55 μm
Pulverbeschichtungsdicke:
≥ 60 μm
Dachneigung:
15° - 45°
Dachtrittbreite:
25 cm
Anzahl der Stützen:
2
Flacheisensdicke der Stütze:
4 mm
Flacheisen Breite der Stütze:
40 mm
