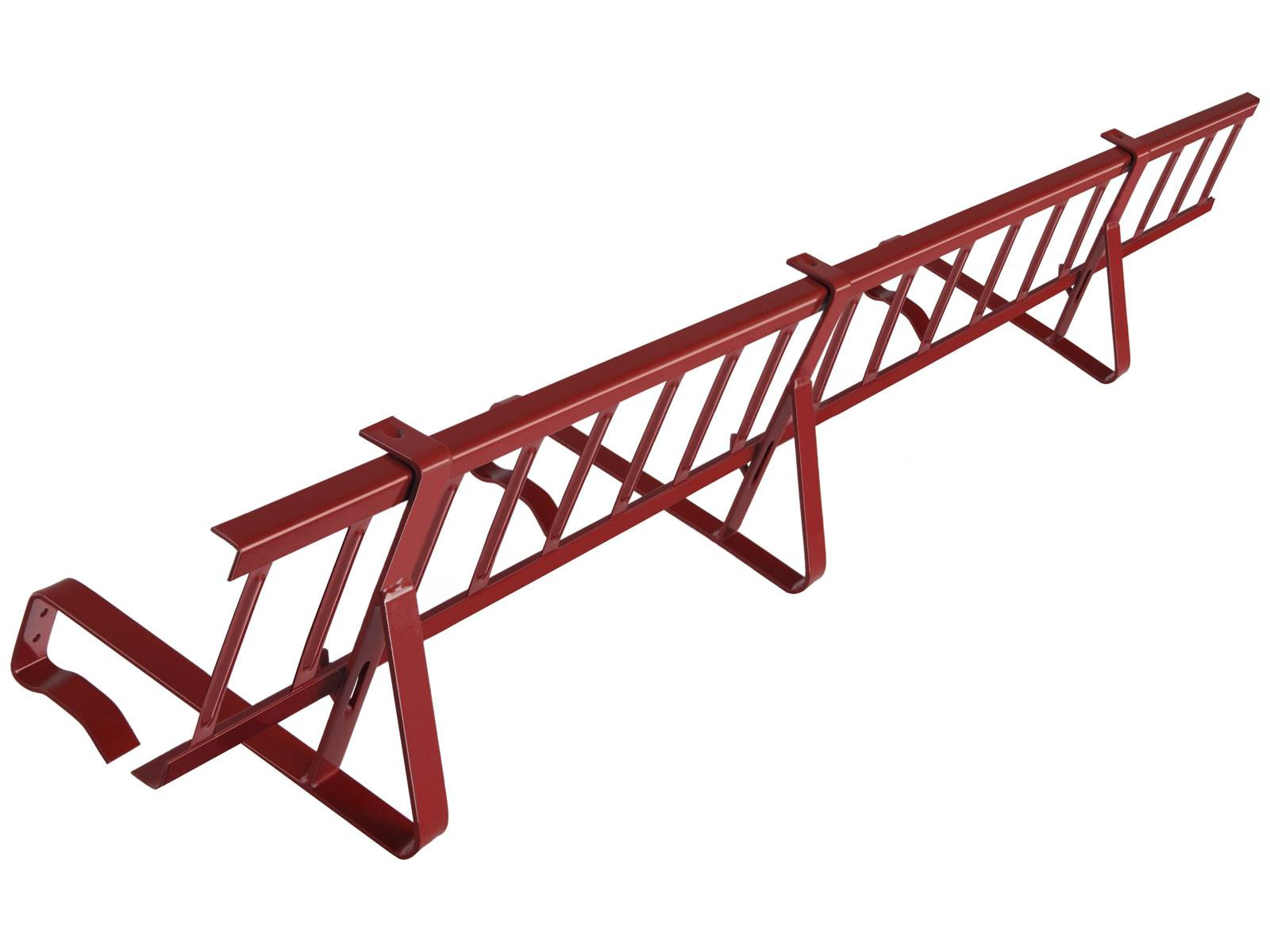

Komplettes Schneefanggitter 150 cm x 15 cm Parotec für Dachsteine, Dachziegel und Biberschwanzziegel zum Einhängen auf der Lattung

Komplettes Schneefanggitter 150 cm x 15 cm

für Dachsteine, Dachziegel und Biberschwanzziegel

Das Paket besteht aus:

• Schneefanggitter 15 cm höch
• 2, 3 oder 4 Halterungen für Dachsteine, Dachziegel und Biberschwanzziegel

-- Achtung --

• Falls Sie mehrere Sets zusammen verbinden möchten, so benötigen Sie zusätzliche Verbinder, welche unter folgendem

Erhältliche Farben

• RAL 9006 - Silber
• RAL 8004 - Ziegelrot
• RAL 8017 - Braun
• RAL 9005 - Schwarz
• RAL 7024 - Graphit
• RAL 7016 - Anthrazit
• RAL 3009 - Kastanienrot
• RAL 3004 - Kirsche
• RAL 3011 - Rot
• RAL 6020 - Dunkelgrün

----- Achtung!

Bitte beachten Sie: Farben und Dekore können vom Original leicht abweichen.
Die Bildschirmeinstellungen Ihres Computers und des Browsers können die Tiefe der Farbe sehr beeinflussen. Wenn Sie Zweifel haben, kontaktieren Sie uns bitte.
Wir beraten Sie gerne und helfen Ihnen bei der Auswahl der richtigen Produkte.

Abmessungen

Länge 1500 mm, Höhe 150 mm, Sprossenabstand 70 mm

Material

Feuer  verzinktes Winkeleisen 20 x 20 x 2 mm (Gestell),
feuer verzinktes Blech mit einer Stärke von 1 mm (Sprossen),
4 mm starkes feuer verzinktes Eisen (Halterungen). Erhältlich pulverbeschichtet in 10 Farben.

Schneefanggitter und die Menge der benötigten Schtützen

Was bestimmt die Anzahl der Stützen?

• die Dachneigung (je größer, desto mehr Stützen werden empfohlen)
• die Länge der Dachfläche (Sparren) - bei einer Länge über 6m ist es erforderlich die Anzahl der Stützen zu erhöhen, oder sogar  die Montage einer zweiten Reihe von Schneefanggittern.
• für Standard-Sparrenlänge, wird die Anzahl der Stützen entsprechend der folgenden Tabelle verwendet:

Wenn die Dachneigung über 55 ° ist - immer eine zusätzliche Stütze zu dem Komplett bestellen.Achtung - Ausnahmen!

1. Wenn die Länge des Dachsparrens mehr als 6 m ist, muss eine zusätzliche Stütze für jede weitere 2 m Sparren zugegeben werden. Also ab 6m bis 8m - eine Stütze zusätzlich, ab 8 m bis 10 m - weitere zwei Stützen.
2. Bei Längen über 10 m, ist es notwendig, eine weitere reihe von Schneefanggittern - ca. 4 m über der ersten Reihe - zu montieren. In diesem Fall  wird die niedere Reihe wie in der Tabelle erklährt montiert und  die höhere in Übereinstimmung mit Absatz 2 montiert.
3. Für Schneefanggitter mit einer Gitterhöhe von  20 cm muss eine zusätzliche Stütze verwendet werden.

Achtung!

Die obigen Angaben sind das Ergebnis  gesammelter Informationen und unserer eigenen Erfahrung. Diese Informationen können nicht als Montageanleitung betrachtet werden. Die Verwendung von Schneefanggittern sollte in Übereinstimmung mit der für das bestimmte Gebäude entwickelten Technischen Anweisungen sein, einschließlich der Anforderungen der Normen und geltenden Bauvorschriften. Um zusätzliche Stützen hinzuzufügen, verwenden Sie die Einzelteile.

Schneefanggitter technische Daten

Länge und Höhe des Gitters

In unserem Angebot finden Sie die Schneefanggitter in zwei Grössen: 15 cm und 20 cm. Schneefanggitter mit einer größeren Fläche werden für Gebiete , wo reichlicher Schneefall vorkommt , empfohlen.
Es ist erwähnenswert, dass im Falle der Anwendung einer Reihe von 20 cm hohen Gittern darauf geachtet werden muss , dass im Vergleich zur herkömmlichen Variante (Höhe 15 cm) ,
ist es empfohlen eine zusätzliche Stütze anzuwenden.
Das Schneefanggitter ist in der Länge 1,5 m erhältlich.

Größe und Material des Schneefanggitters

Feuer verzinktes Winkeleisen 20 x 20 x 2 mm (Gestell), feuer verzinktes Blech mit einer Stärke von 1 mm (Sprossen), speziell geformt, um die Steifigkeit zu erhöhen.
Der Abstand zwischen den Sprossen ist 70mm!

----- Achtung!

Beachten Sie bitte die Anzahl der Sprossen im Gitter!
Schneefanggitter mit Sprossen, die einen größeren Abstand haben ,werden aufgrund einer verringerten Fähigkeit  Schnee aufzuhalten, von uns nicht empfohlen.

Schneefanggitterstütze mit innovativem "Click" System

Montage des Schneefanggitters an die Stütze

Spezielle Rillen auf der Stütze ermöglichen eine schnelle und einfache Installation des Schneefanggitters. Drücken Sie einfach das Gitterprofil in die Verriegelung. Die neue Montageweise "Click" des Gitters auf den Stützen  ist extrem langlebig. Es werden dazu keine zusätzlichen Werkzeuge benötigt.

Montagehöhe des Schneefanggitters

Nach der Montage befindet sich das Schneefanggitter 65mm oberhalb der Basis der Stütze. Im Fall der Abdeckung, deren Modulhöhe 65 mm überschreitet, wird die Installation nicht möglich sein.
Dies betrifft vor allem:

• Metalldachpfannen mit Wellenhöhen <65mm
• Trapezbleche mit  Modul <65mm (Profil T-65)
• Wellplatten mit Wellenhöhe <65mm

Haltbarkeit von Schneeschutzhalterungen

• Eine einzelne Schneeschutzhalterung hält einem Druck von mindestens 160 kg stand.
• Die Haltbarkeit der Halterung wird unter den ungünstigsten Bedingungen definiert

Empfohlene Anzahl von Halterungen in Schneeschutzgitter- und Schneefangrohrsystemen

• Der optimale Abstand zwischen den Halterungen auf den meisten Dächern beträgt 40-50 cm.
• Der Abstand zwischen den Halterungen kann verkleinert werden, um höhere Belastungen zu erreichen.
• Der maximale Abstand zwischen den Halterungen sollte 80 cm nicht überschreiten.

Wie viel Belastung hält ein Schneeschutzgitter- oder Schneefangrohrsystem aus?

• Bis zu 160 kg/m bei Verwendung von 1 Halterung pro laufendem Meter
• Bis zu 320 kg/m bei Verwendung von 2 Halterungen pro laufendem Meter
• Bis zu 400 kg/m bei Verwendung von 3 Halterungen pro laufendem Meter
• Bis zu 560 kg/m bei Verwendung von 4 Halterungen pro laufendem Meter
• Bis zu 800 kg/m bei Verwendung von 5 Halterungen pro laufendem Meter

Grundlegende Montagehinweise für Schneeschutzgitter und Schneefangrohre

• Eine gleichmäßige Unterstützung der Schneeschutzgitter/Schneefangrohre gewährleistet eine optimale Lastverteilung.
• Das Überschreiten der empfohlenen Abstände birgt das Risiko von Verformungen oder Beschädigungen, was eine Gefahr für Personen und Eigentum darstellt.
• Die richtige Auswahl der Halterungsanzahl je nach Montagebedingungen ist entscheidend.
• Sicherstellung einer ordnungsgemäßen Befestigung der Halterungen am Dach.

Schneearten und deren Gewicht:

• Frischer Schnee mit einer Dicke von 20 cm: 20 kg/m²
• Liegengebliebener Schnee (einige Stunden bis einige Tage) mit einer Dicke von 20 cm: 20-40 kg/m²
• Altschnee (mehrere Wochen oder Monate) mit einer Dicke von 20 cm: 40-80 kg/m²
• Nasser Schnee mit einer Dicke von 20 cm: über 80 kg/m²

Gewicht der Schneedecke und Dachneigung:

• Die Belastung auf den Schneeschutz hängt vom Neigungswinkel des Dachs ab – je geringer der Winkel, desto geringer die Belastung.
• Beispiel: Bei einem Neigungswinkel von 20° und einem Schneegewicht von 160 kg beträgt die Belastung ca. 55 kg, bei einem Winkel von 40° steigt die Belastung auf ca. 100 kg.

Tragfähigkeit von Standard-Sets (Beispiele):

• Das Set TC.224.LN1.8017 mit einer Länge von 200 cm und 4 Halterungen erreicht eine Belastbarkeit von 320 kg/m. Durch Hinzufügen von 2 weiteren Halterungen steigt die Belastbarkeit auf 480 kg/m.
• Das Set TC.325.RABEK.9006 mit einer Länge von 300 cm und 5 Halterungen erreicht eine Belastbarkeit von 266 kg/m. Durch Hinzufügen von 3 weiteren Halterungen steigt die Belastbarkeit auf 427 kg/m

Montageanleitung Schneefangsysteme

Allgemeine Grundsätze der Montage:

1. Die Schneefangstützen sollten auf der Dachholzkonstruktion mit Holzschrauben gemäß der Norm PN-EN 14592+A1:2012 befestigt werden.
2. Es wird Empfohlen die Erste reihe der Schneefanggitters auf  Höhe der Mauerlatte zu installieren.
3. Die Stütze an den Außenseiten des Schneefanggitters müssen so montiert werden, dass sie nahe an dem Rand des Gitters sind.

Achtung!

Der Abstand zwischen den Stützen und die Anzahl der Befestigungsschrauben und ihre Abmessungen sollten in der technischen Auslegung festgelegt werden, abhängig von der Neigung und Schneelastzone, unter Berücksichtigung der Kapazität der Elemente - ca. 2kN.

Montageanleitung des Schneefanggitters Typ DZLN1

Fassung des Schneefanggitters – Zementdachziegel, ist geeignet um auf Dächer montiert zu werden welche mit Betondachziegeln gedeckt wurden oder mit Tondachziegeln. Dieses Modell eignet sich nicht um auf Dächer mit Biberschwanzziegel montiert zu werden. Die Stütze bzw. Fassung bildet das tragende Element der Konstruktion. Die Montage des Schneegitters sollte bei der Dachdeckung stattfinden. Die Fassung des Schneegitters wird direkt an den Sparren montiert bzw. an eine Dachlatte mittels einer Holzschraube ø6 . Der Dachziegel ,welcher die Stütze bedeckt sollte entsprechend geschliffen werden um ein Anheben des Dachziegels zu vermeiden. Die Fassung des Schneefanggitters auf Höhe der Mauerlatte oder Höher jedoch in einem maximalen Abstand von 800mm. Bei einer Dachlänge von bis zu 3 Metern darf der maximale Abstand von 80cm der Stützen genutzt werden. Bei anderen technischen Gegebenheiten muss der Abstand der Stützen verkürzt werden und somit mehr Stützen pro laufendem Meter eingearbeitet werden. Zudem muss auf der Hälfte der Konstruktion ein Schneehaken integriert werden.

Schutzschicht: Zink | pulverbeschichtett

Da die Elemente des Schneefanggitters Witterungseinflüssen unterliegen, wird jedes Element Feuerverzinkt.Um so vor Korrosion geschützt zu sein. Feuerverzinkung ist hier Pflicht um alle Standards und Normen zu erfüllen. Wir warnen davor Schneefanggitter zu verwenden die galvanisch Verzinkt sind, da sie eine schwache Resistenz aufweisen gegen Korrosion. Korrosion hat einen großen Einfluss auf die Langlebigkeit des Produkts , daher ist es ratsam nur Elemente zu erwerben die Feuerverzinkt sind. Das Feuerverzinken basiert auf dem eintauchen des Metallelements in flüssigen Zink ,dass eine Temperatur von 450°C aufweist. Im laufe des Bades verbinden sich die Zinkatome mit der äußeren Schicht des Metalls. Es entsteht eine Eisen-Zinkschicht, welche den Korrosionsschutz gewährleistet. Die Zinkschicht hat eine Lebensdauer von bis zu 100 Jahren.

Die Feuerverzinkung hebt sich schon durch ein edles Äußeres. Die Elemente sind glänzend und glatt. Feuerverzinkte Elemente können je nach Technologie matt oder glänzend sein oder sogar Muster enthalten. Diese Formen sind keine Fehler im Bearbeiten der Elemente , sondern sind gewünscht. Leider sind diese Musternach der Pulverbeschichtung nicht sichtbar.

Die Schneefanggitter die Sie in unserem Angebot finden sind entweder verzinkt (nur feuerverzinkt) oder zusätzlich pulverbeschichtet in den beliebtesten Farben bei der Dachdeckungen der RAL -Palette nach.Schutzbeschichtung

Pulverbeschichtete Flächen sind gegen Korrosion, Chemikalien, hohe Temperaturen und mechanische Beschädigung gesichert. Es ist ein Beschichtungsverfahren, bei dem ein elektrisch leitfähiger Werkstoff mit Pulverlack beschichtet wird. Anschließend werden die lackierten Komponenten auf eine Temperatur von 140-200 ° C erhitzt, so dass, das Pulver schmilzt und dem Prozess der Polymerisation unterlegt.

Die Vorteile der Pulverbeschichtung:

• glatte Beschichtung, ohne Risse und Flecken
• Korrosionsschutz
• Widerstandsfähigkeit gegen mechanische Beschädigungen
• thermischer Widerstand
• eine hohe Beständigkeit gegen chemische Einwirkungen
• Umweltverträglichkeit

----- Achtung!

Bitte beachten Sie: Farben und Dekore können vom Original leicht abweichen. Die Bildschirmeinstellungen Ihres Computers und des Browsers können die Tiefe der Farbe sehr beeinflussen. Wenn Sie Zweifel haben, kontaktieren Sie uns bitte. Wir beraten Sie gerne und helfen Ihnen bei der Auswahl der richtigen Produkte
