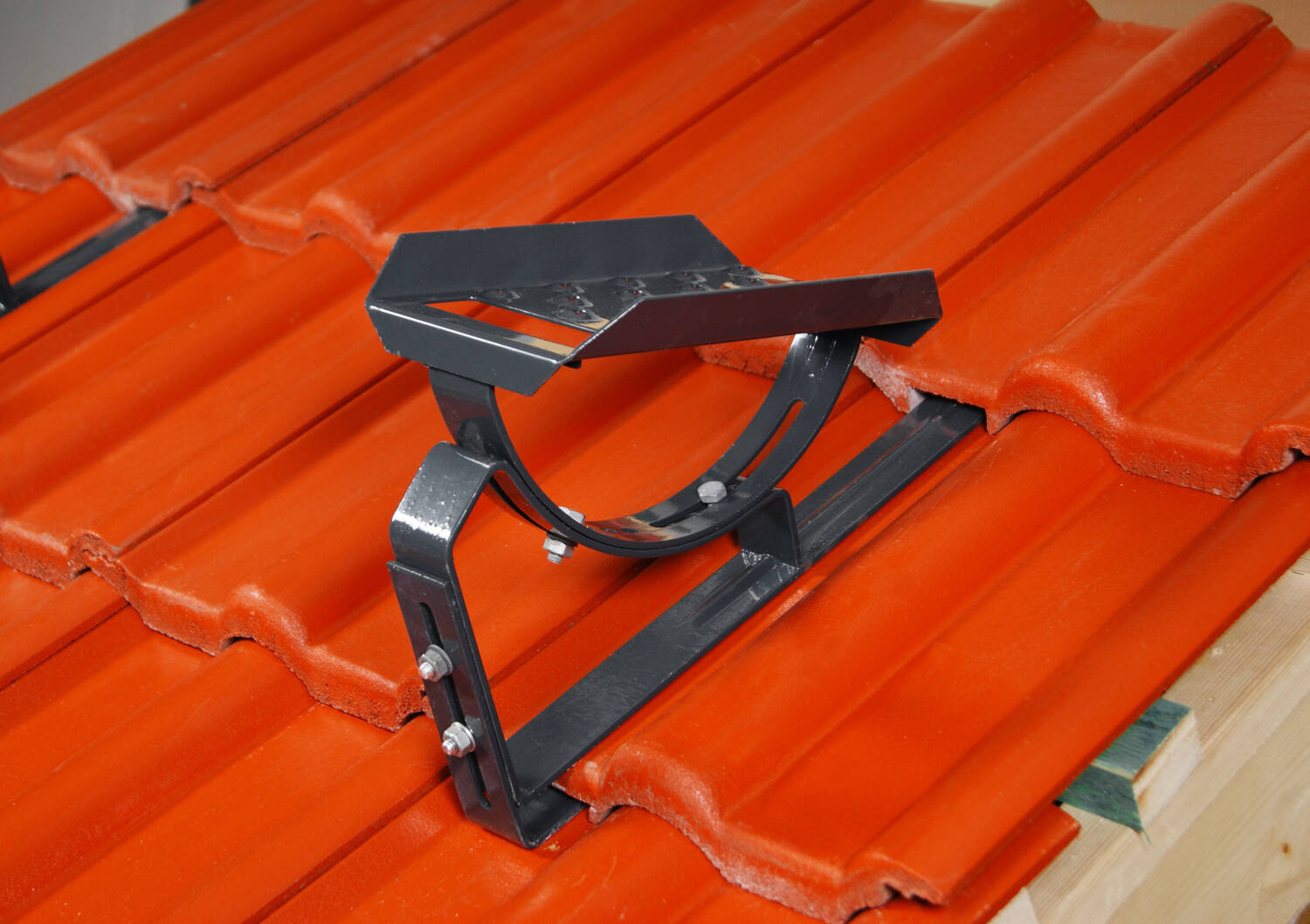

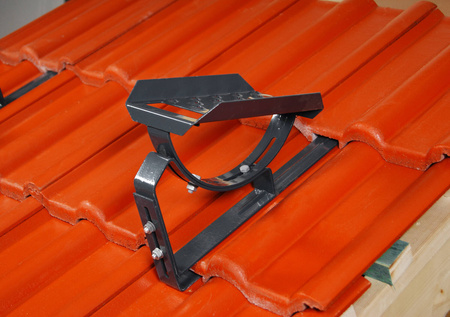

Komplettes Einzelltritt Parotec für Keramische Dachziegel und Beton Dachsteinen zum Einhängen

Komplettes Einzelltritt

für Keramische Dachziegel und Beton Dachsteinen

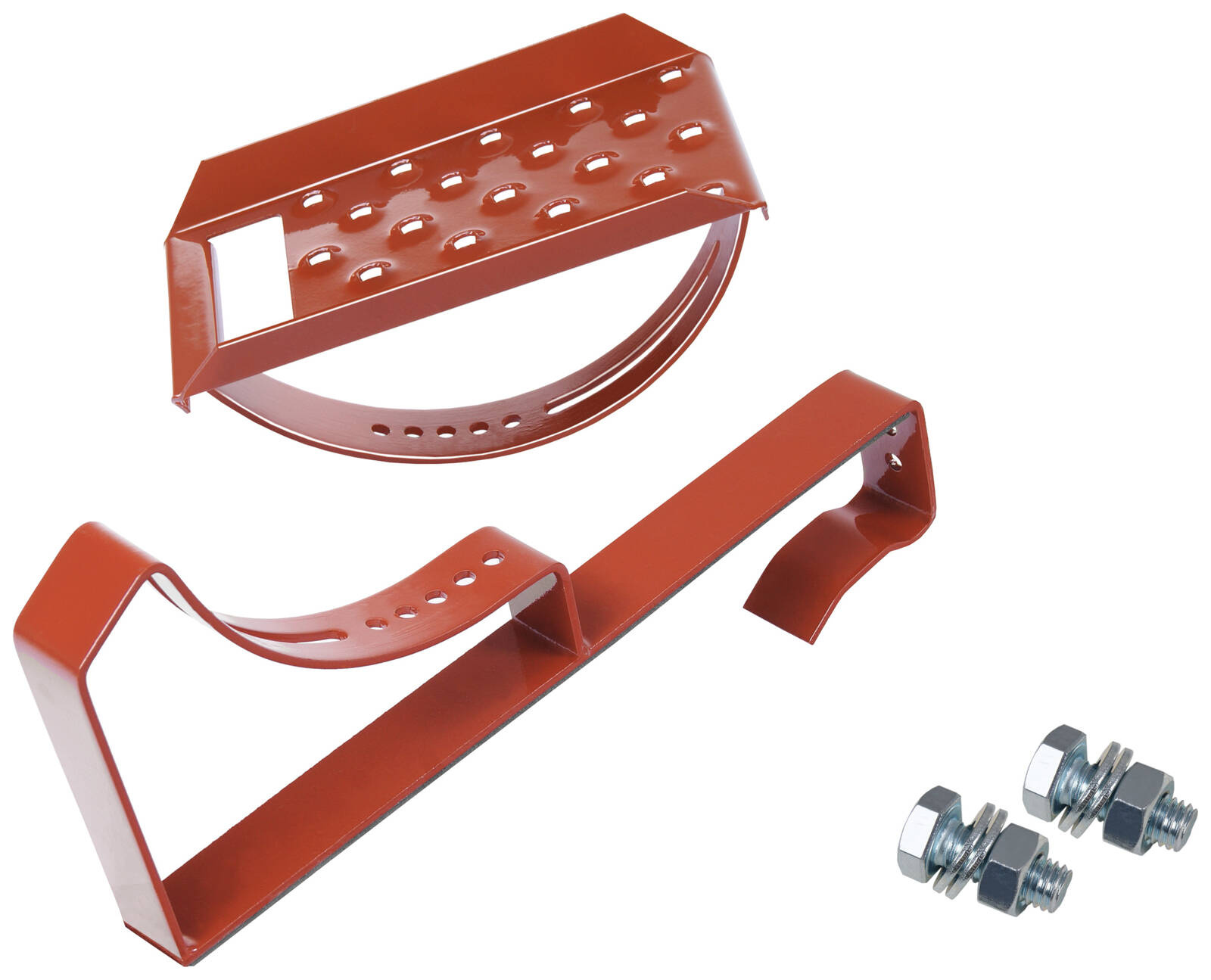

Im Lieferumfang enthalten

• Einzeltritt
• 1x Stütze
• Schrauben und Muttern

Erhältliche Farben

• RAL 9006 - Silber
• RAL 8004 - Ziegelrot
• RAL 8017 - Braun
• RAL 9005 - Schwarz
• RAL 7024 - Graphit
• RAL 7016 - Anthrazit
• RAL 3009 - Kastanienrot
• RAL 3004 - Kirsche
• RAL 3011 - Rot
• RAL 6020 - Dunkelgrün

Produktbeschreibung

Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche.
Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder  Geräten wie auch  der  Antennenmast.
Ebenfalls können die Dachtritte auch, im Notfall ,als Fluchtweg benutzt werden.
Einzeltritte sind eine Ergänzung zu den Dachtritt System, welche die Weg  entlang der Dachfläche  bilden.

Einzeltritte sollen abwechselnd montiert werden, um so wie normalle Treppenstufen zu funktioniern.
Der Abstand zwischen Einzeltritten muss an die Dachneigung angepasst werden:

• Bei Dachneigungen unter 30° sollen die Einzeltritte auf jede zweite Dachziegelrehie montiert werden nicht mehr als 70cm von einander entfernt.
• Bei Dachneigungen über 30° sollen die Einzeltritte auf jede Dachziegelreihe montiert werden ca. 35cm - 40cm von einander entfernt.

Montageanleitung

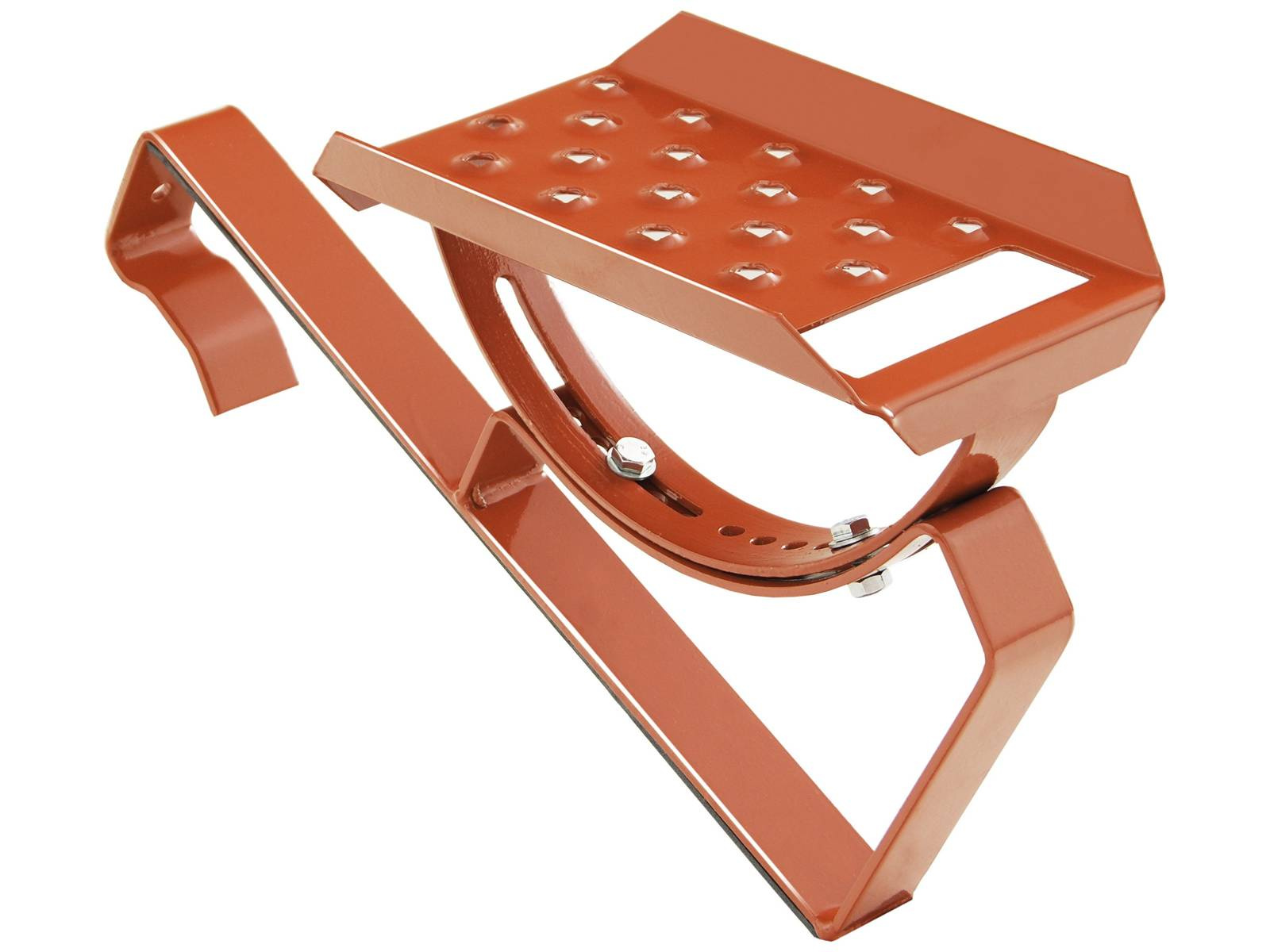

Der komplette Dachtritt besteht aus folgenden Elementen:
Der Stütze LN1(1),
dem Bügel (2)
sowie dem Laufrost (4).

Die Stütze LN1 legen wir auf den Dachziegel
und verschrauben diese mit der Latte(8) mit Hilfe von Holzschrauben.
Diese haben ein Mindestmaß von Ø 6mm x 45 mm
oder mit Sechskantschrauben mind. Ø8mm(5).

Anschließend wird der Bügel(2) mit der Stütze verbunden, mittels M8x20 Schrauben,
um das Montieren des Laufrostes in waagerechter Position ±3% zu ermöglichen.

Den Laufrost (4) verbinden wir mit dem Bügel(2) mittels Schrauben M8x20 an den dafür vorgesehenen Stellen.

Der Dachziegel sollte ggf. geschliffen werden um ein anheben des Dachziegels zu vermeiden( Foto Nr.2).
Es wird empfohlen im Ziegel ein U zu schleifen,
sodass die Stütze unter dem Ziegel sauber verlegt werden kann.

Die Anzahl der Stützen hängt von der Länge des Dachtrittes ab.
Ab 1,5m werden 3 Stützen montiert.
Der maximale Abstand zwischen den Stützen sollte 800mm betragen.
Maßgebend ist bei der Konstruktion die Tatsache das die Stütze aus einem Element gefertigt ist
und auf der ganzen Fläche aufliegt.

Der untere Bereich der Stütze hat einen PE-Klebebandfilm welcher den Druck auf dem Ziegel kompensiert.
